Đồng Hồ Điện Tử Motogadget motoscope chronoclassic 2 (Mã 2007050) Ma Trận LED Ẩn Chính Hãng Đức

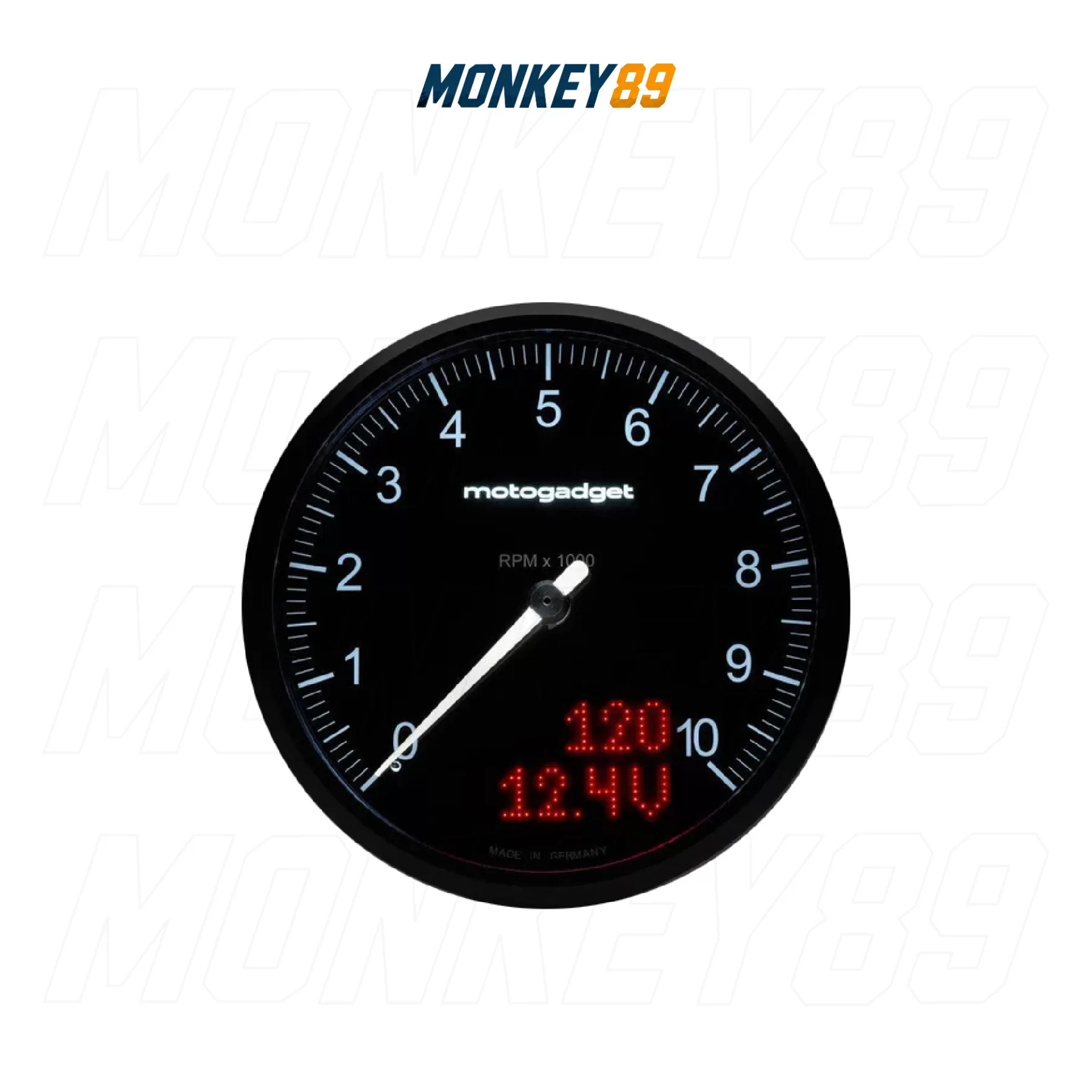

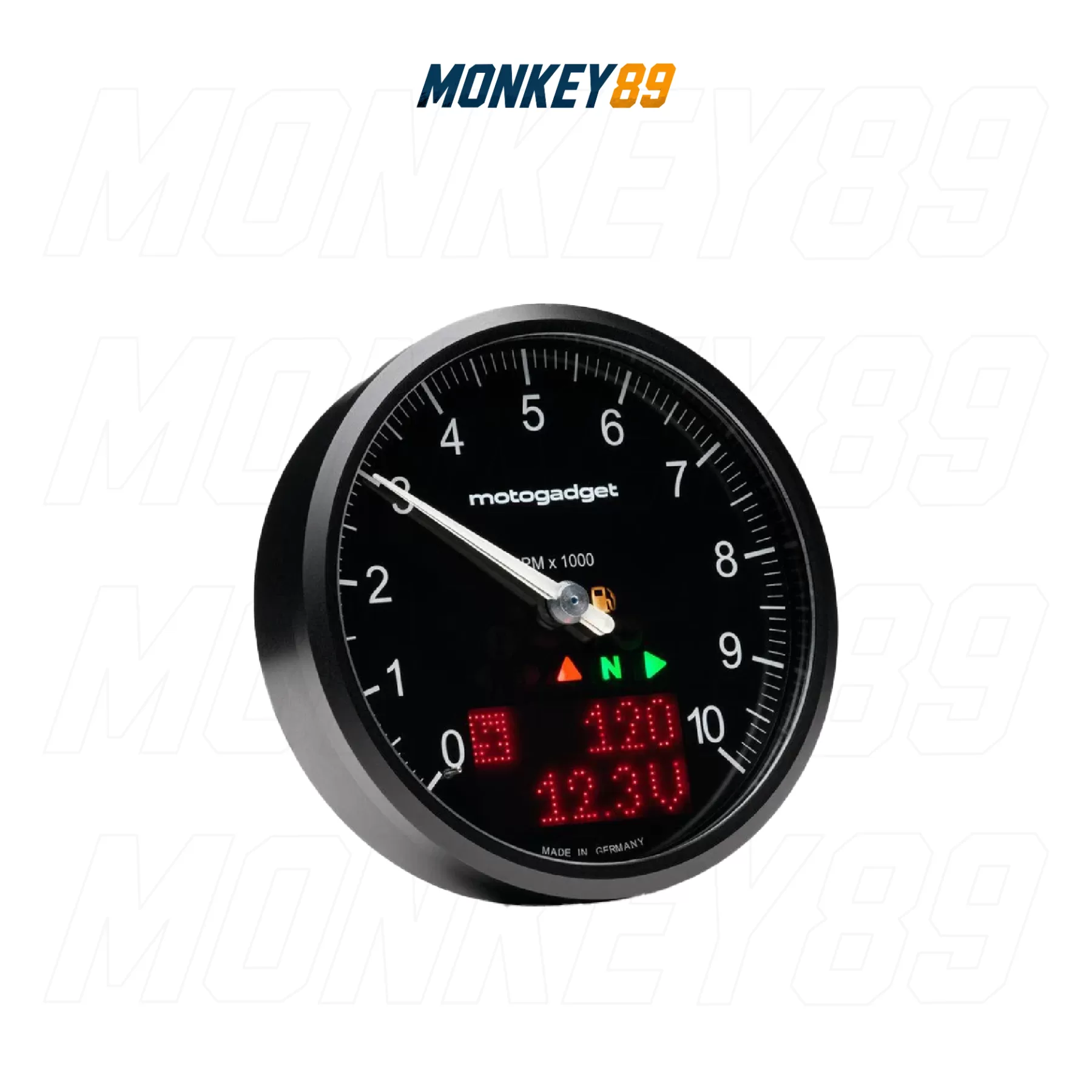

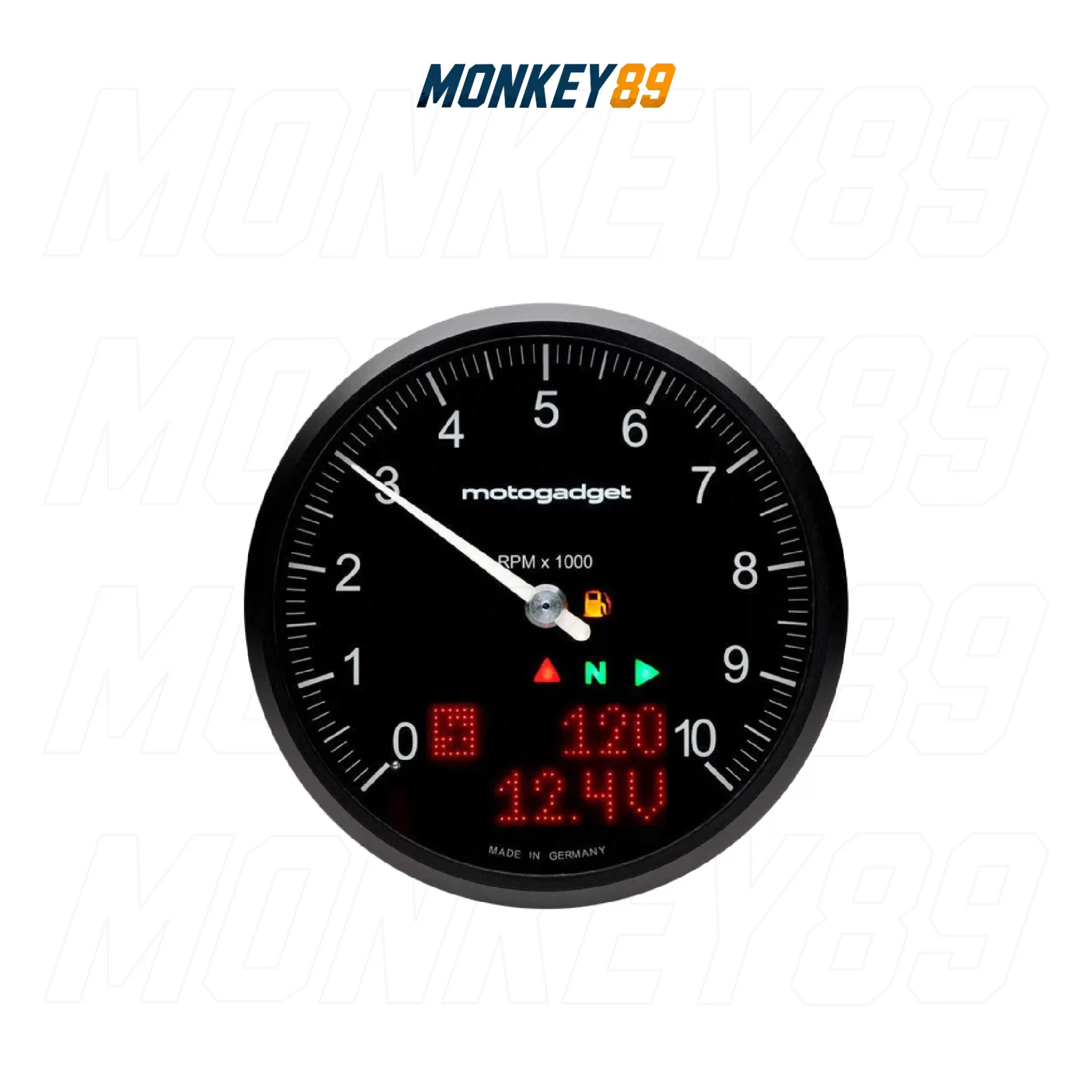

Đồng hồ Motogadget motoscope chronoclassic 2 là sự kết hợp hoàn hảo giữa vẻ ngoài cổ điển vượt thời gian và công nghệ tối tân bên trong. Với đường kính 80mm, thiết bị mang lại sự cân đối hoàn hảo cho những bản độ Classic. Điểm nhấn đột phá nhất của siêu phẩm này là mặt số màu đen kín hoàn toàn khi tắt máy, mang lại vẻ ngoài tối giản và liền lạc. Tuy nhiên, khi khởi động, một màn hình kỹ thuật số cấu tạo từ ma trận gồm 512 bóng LED siêu sáng sẽ phát quang trực tiếp xuyên qua mặt đồng hồ. Hệ thống 11 đèn báo tín hiệu cũng được thiết kế ẩn hoàn toàn dưới mặt số, tạo nên một bảng điều khiển gọn gàng nhưng chứa đựng sức mạnh công nghệ vượt trội.
ĐẶC TÍNH KỸ THUẬT Đồng Hồ Motogadget motoscope chronoclassic 2
| THUỘC TÍNH | THÔNG SỐ CHI TIẾT KỸ THUẬT |
|---|---|
| Thương hiệu | Motogadget (Đức) |
| Mã sản phẩm (SKU) | 2007050 |
| Kích thước |

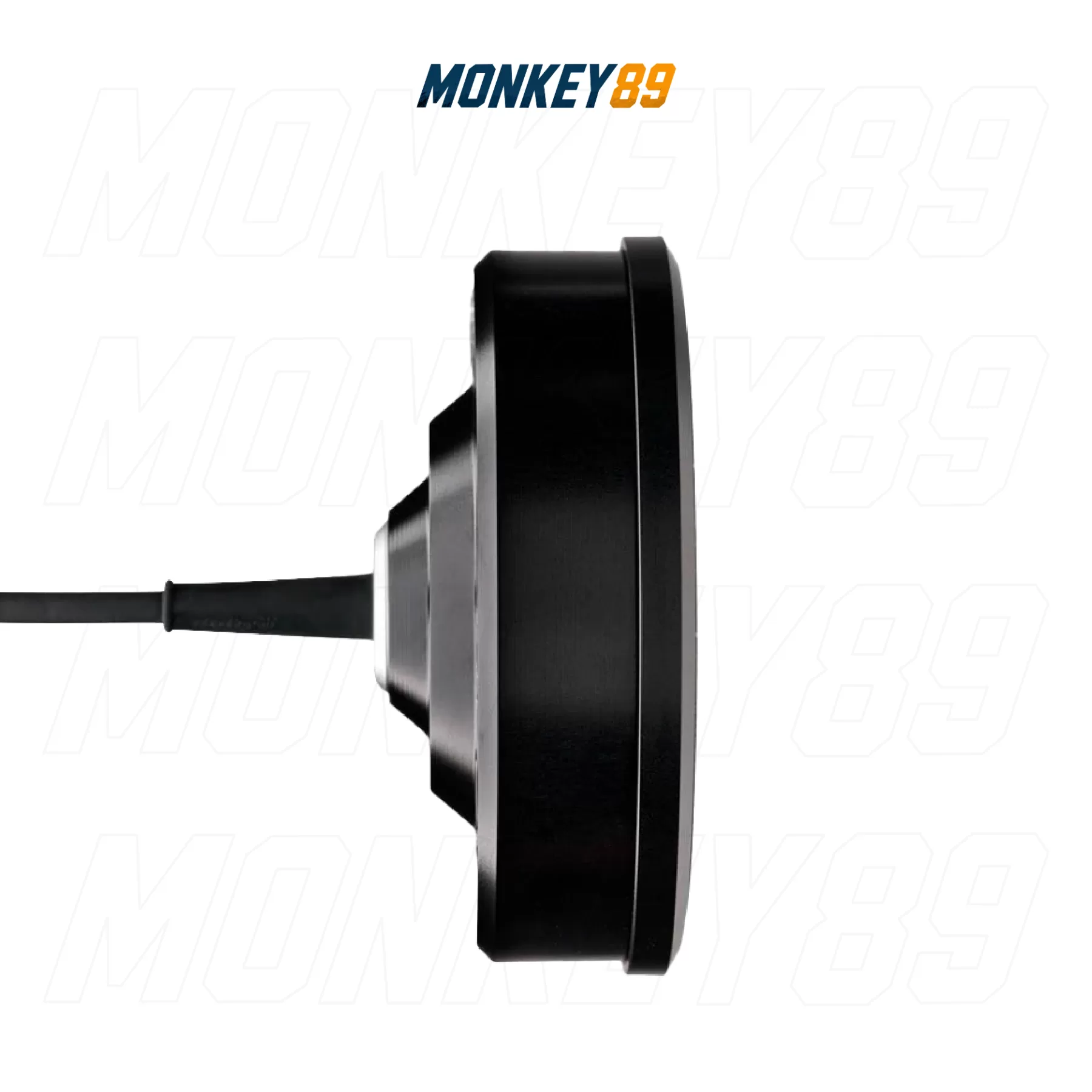

Đường kính lắp ráp 80 mm x Chiều sâu 34 mm. (Độ sâu phần âm vào ghi đông khoảng 22 mm) |
| Trọng lượng |
220 g (Bao gồm cáp kết nối) |
| Chất liệu & Gắn kết |

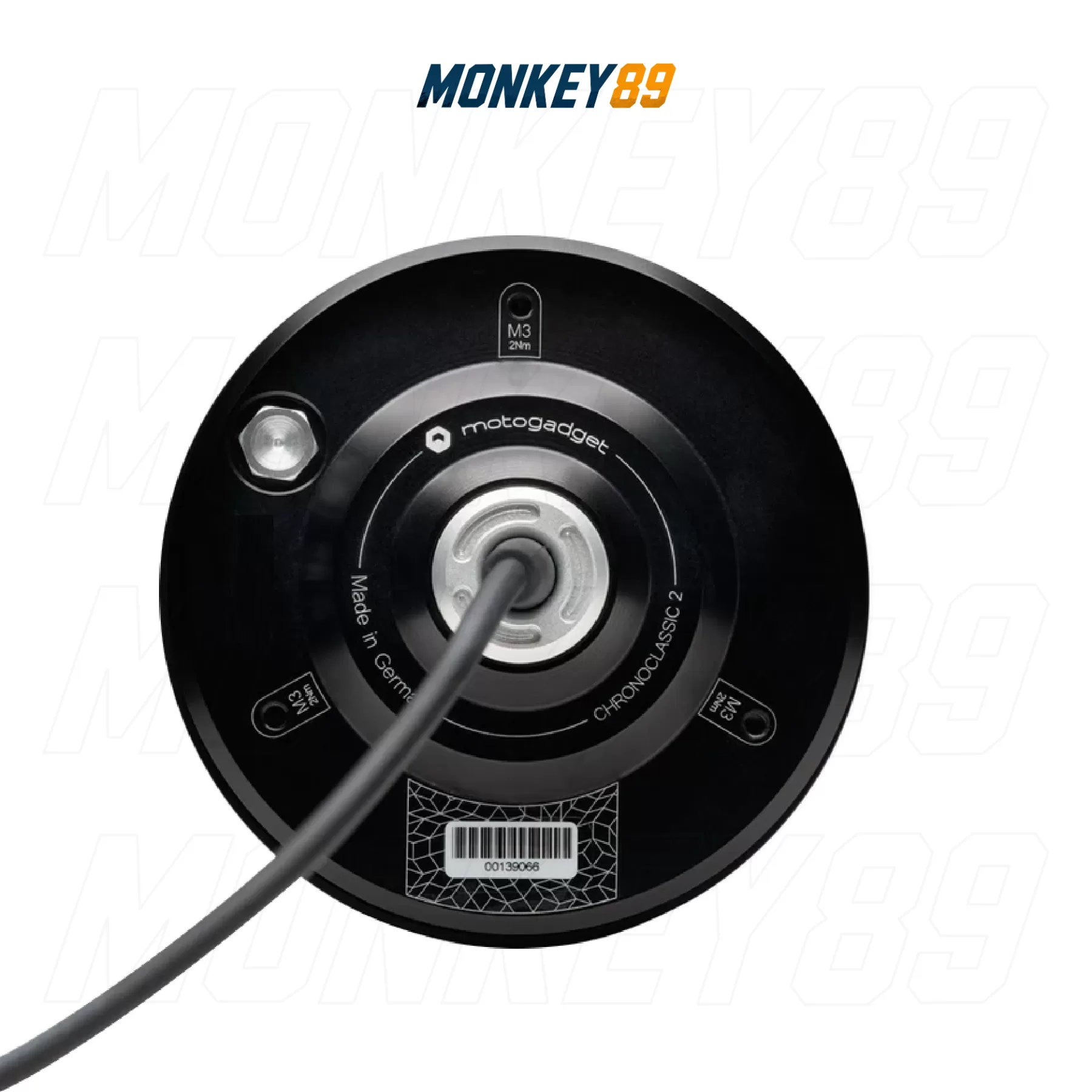

Vỏ nhôm, trang bị 3 lỗ ren M3 (sâu 4 mm). Lực siết an toàn là 1 Nm.
|
| Nguồn điện |
Điện áp hoạt động 9 V - 15 V DC
|
| Mức tiêu thụ điện |
Tối đa 200 mA khi hoạt động. Dòng chờ siêu thấp ở mức 400 μA.
|
| Nhiệt độ hoạt động |
Tối ưu trong khoảng -20°C đến + 80°C |
| Công nghệ màn hình |
Ma trận DOT cấu tạo từ 512 bóng LED độc lập |
| Tiêu chuẩn an toàn |
Phê duyệt vận hành (ABE) mã KBA 100895 |
CÔNG NĂNG & ĐẶC ĐIỂM HỆ THỐNG
-
Hiển thị đa lớp: Màn hình LED chia làm 2 dòng; dòng trên báo số và tốc độ/vòng tua, dòng dưới có thể tùy chọn hiển thị các thông số khác thông qua nút bấm.
-
Hiển thị tốc độ tối đa: Tốc độ chỉ kim cơ học được giới hạn ở 200 km/h hoặc mph. Nếu tốc độ vượt quá 200 km/h hoặc mph, tốc độ sẽ tự động hiển thị dưới dạng giá trị số ở dòng trên cùng của màn hình LED.
-
Điều khiển nút bấm: Thiết bị được điều khiển qua một nút bấm (push-button). Một cực của nút bấm được nối với cáp màu xanh lá, cực còn lại nối với sườn xe (mass).
-
Tương thích hệ thống đánh lửa: Tất cả các hệ thống đánh lửa hoạt động bằng mô-bin sườn đều tương thích với đồng hồ. Cáp màu vàng được nối vào mạch sơ cấp của mô-bin sườn và tuyệt đối không được tiếp xúc với mạch điện cao áp.
-
Giới hạn nền tảng: Không thể sử dụng thiết bị trên các xe có cực dương ắc quy nối với sườn xe. Không sử dụng trên xe có hệ thống điện 6V. Không sử dụng trên xe không có bình ắc quy.
HƯỚNG DẪN LẮP ĐẶT ĐIỆN TỬ AN TOÀN
-
Tiết diện dây cáp: Tiết diện tối thiểu phải sử dụng cho tất cả các cáp kết nối là 0.5 mm².
-
Bảo vệ hệ thống: Dây cáp màu đỏ bắt buộc phải được bảo vệ bằng cầu chì 1A.
-
Cảm biến tốc độ: Có thể sử dụng cảm biến điện tử nguyên bản 3 dây cung cấp tín hiệu mass. Không tương thích với cảm biến Hall loại 2 dây. Nếu dùng cảm biến nam châm đi kèm, khoảng cách giữa nam châm và cảm biến không được vượt quá 4 mm.
