Cụm Đèn Báo Tín Hiệu Motogadget motosign mini Hợp Kim Nhôm Nguyên Khối Chính Hãng Đức

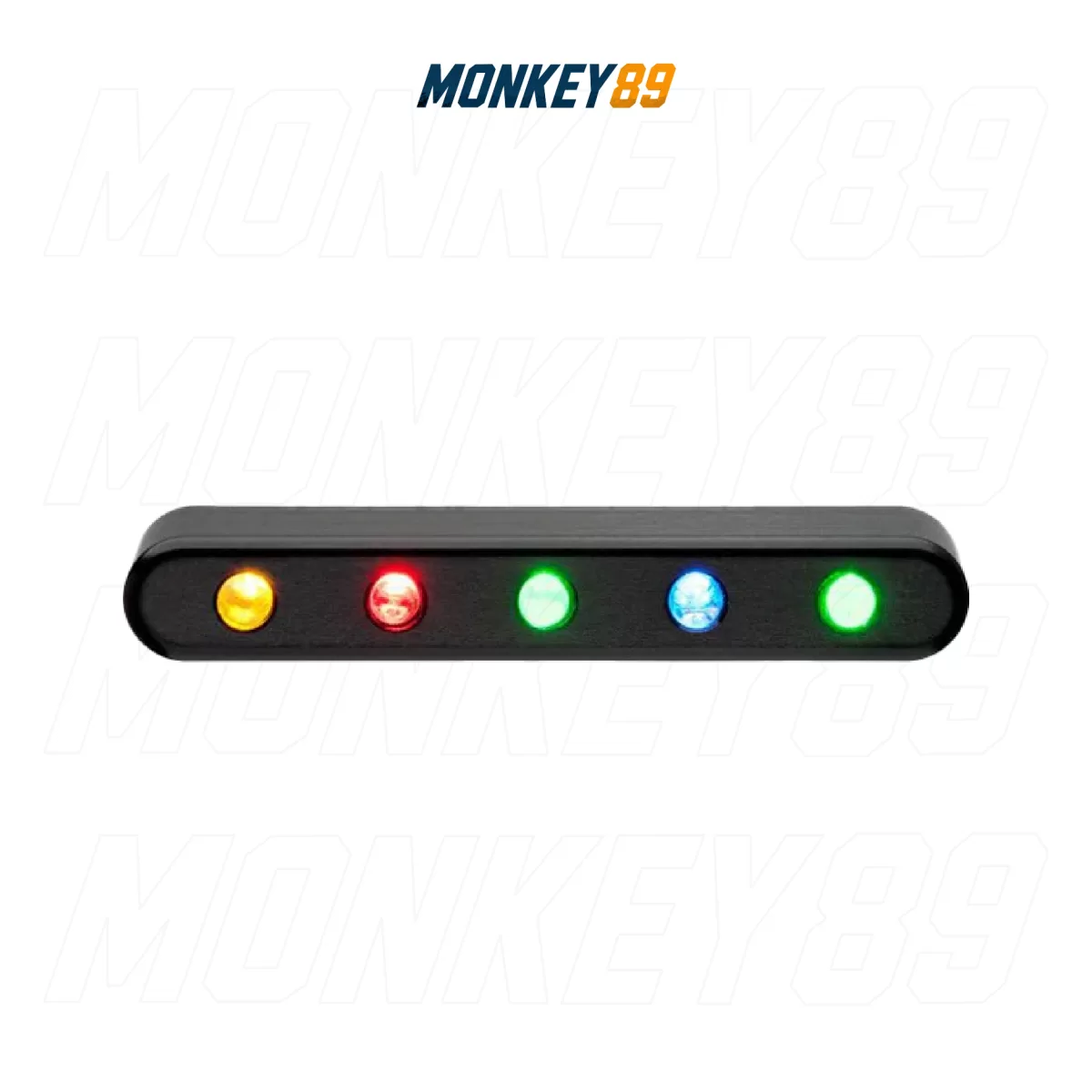

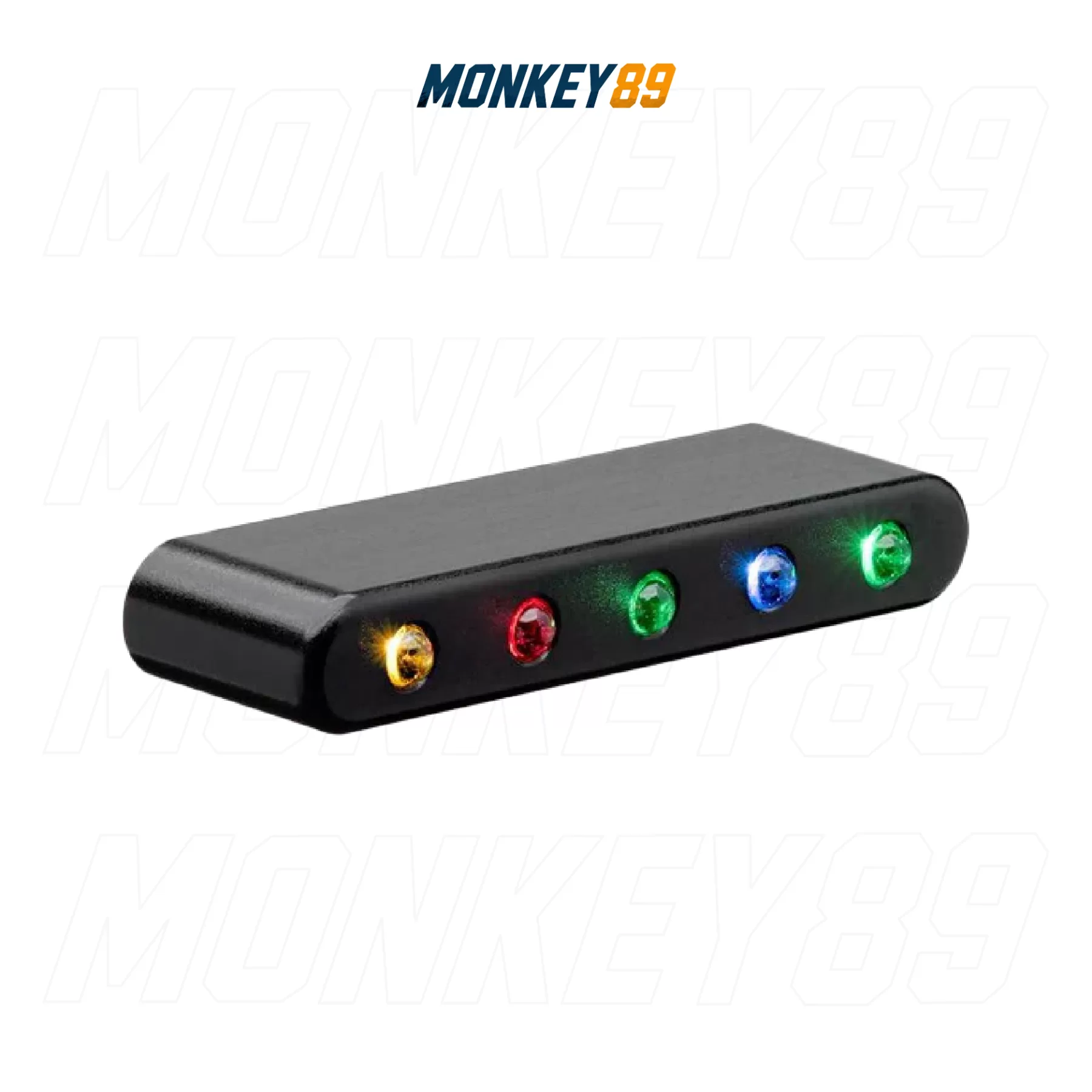

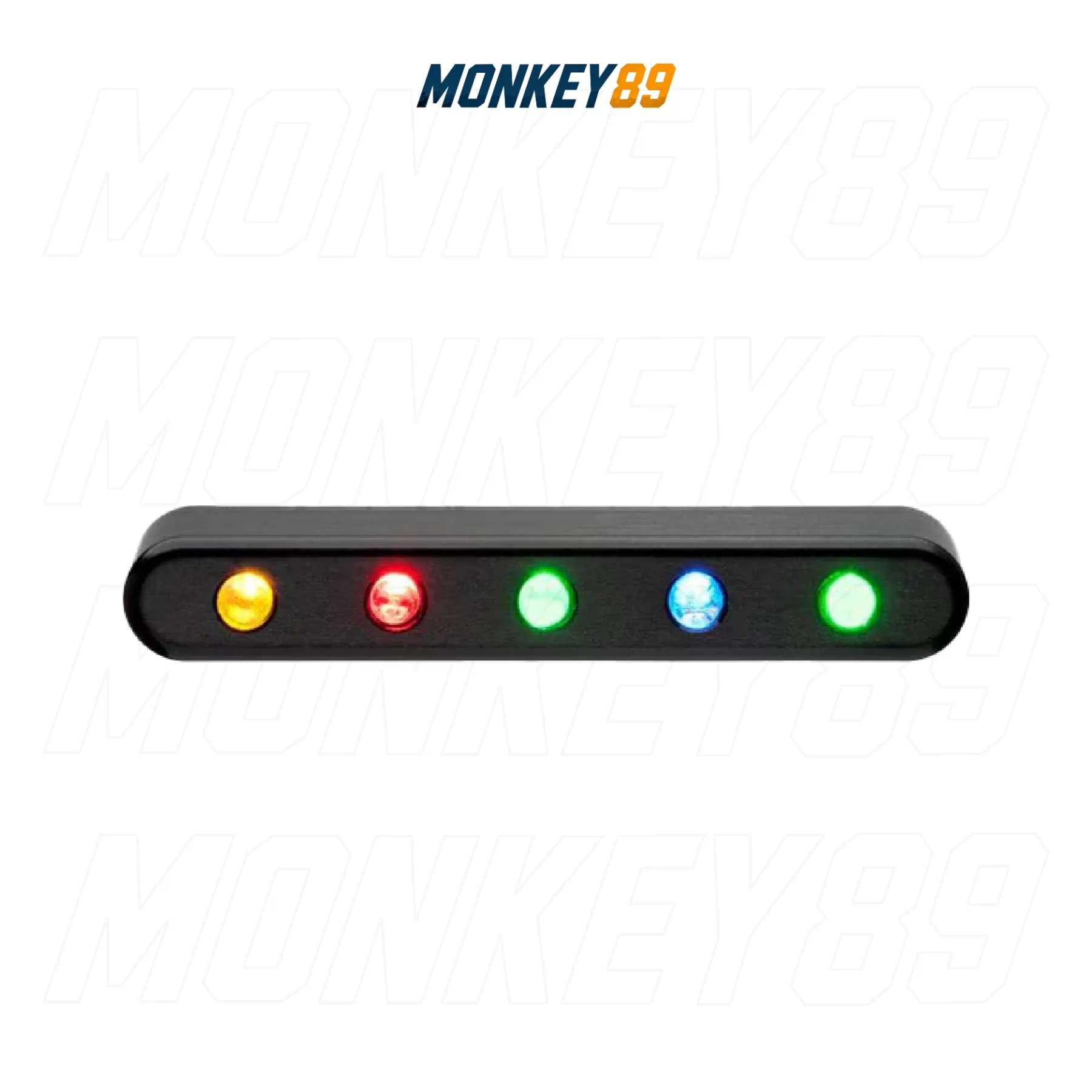

Sếp đã trang bị đồng hồ motoscope mini siêu gọn nhưng vẫn cần một hệ thống đèn cảnh báo đạt chuẩn để đảm bảo an toàn lưu thông? Cụm đèn báo tín hiệu Motogadget motosign mini chính là mảnh ghép còn thiếu hoàn hảo nhất. Được thiết kế đồng bộ tuyệt đối với đồng hồ motoscope mini, phụ kiện này sở hữu kích thước cực kỳ nhỏ gọn nhưng được trang bị đầy đủ 5 đèn LED hiển thị trạng thái (vàng, đỏ, xanh lá cây, xanh dương, xanh lá cây). Với hệ thống điện trở mắc nối tiếp đã được tích hợp sẵn bên trong, quá trình đấu nối trở nên cực kỳ đơn giản, mang lại sự liền lạc và gọn gàng tối đa cho dàn đầu chiến mã của Sếp.
ĐẶC TÍNH KỸ THUẬT Cụm Đèn Motogadget motosign mini
| THUỘC TÍNH | THÔNG SỐ CHI TIẾT KỸ THUẬT |
|---|---|
| Thương hiệu | Motogadget (Made in Germany) |
| Dòng sản phẩm | motosign mini |

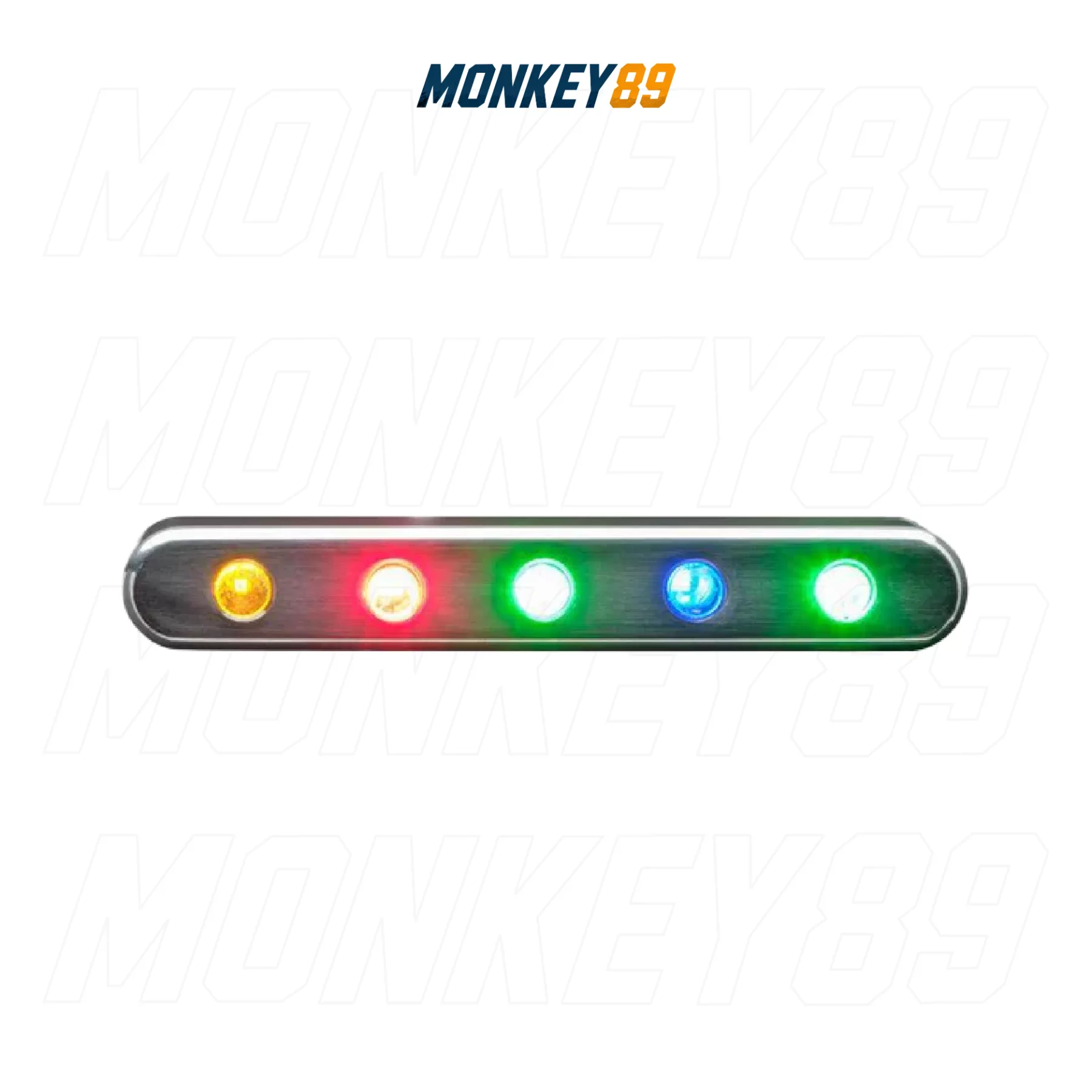

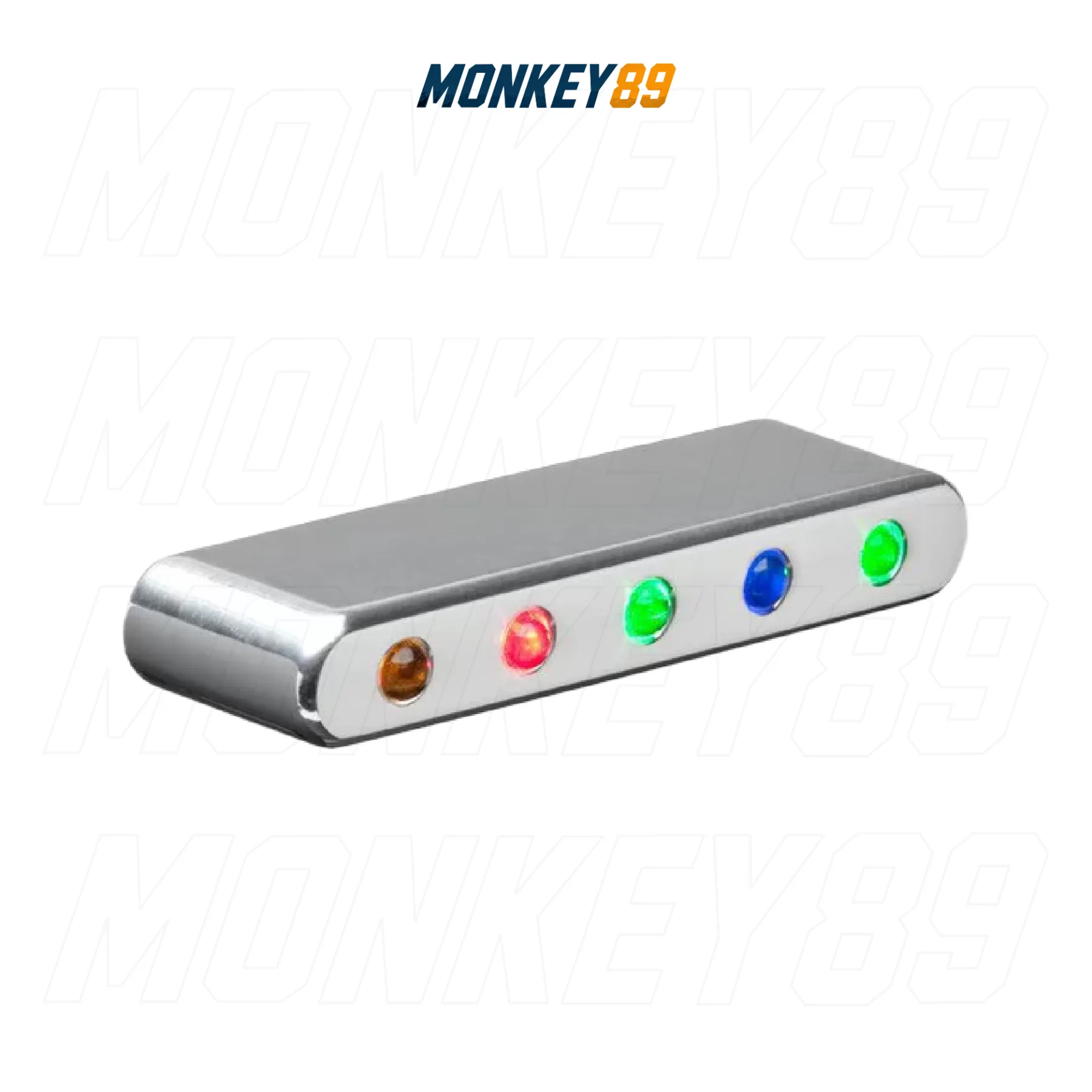

| Chất liệu vỏ | Hợp kim nhôm nguyên khối gia công CNC, mạ Anode đen hoặc đánh bóng |
| Khả năng bảo vệ |
Linh kiện đúc ép hoàn toàn, chống nước và chống rung chấn tuyệt đối |
| Đèn LED tích hợp |
5 đèn LED: Xi nhan (trái/phải), Pha, N (Neutral), và Áp suất dầu |
| Cơ chế lắp ráp |
2 lỗ ren M3 ở mặt lưng. Khoảng cách tâm lỗ là 40.3mm |
| Quy cách đóng gói | Cụm đèn motosign mini đi kèm cáp kết nối dài khoảng 50cm (gồm 9 lõi dây) |
HƯỚNG DẪN ĐẤU NỐI & LẮP ĐẶT ĐIỆN TỬ
Quá trình lắp ráp yêu cầu tuân thủ nghiêm ngặt các tiêu chuẩn từ nhà sản xuất:
-
Giới hạn lực siết: Thiết bị được cố định trên một mặt phẳng bằng 2 ốc M3. Chiều sâu ren ốc vặn vào tối thiểu là 3mm và tối đa là 8mm. Lực siết tối đa tuyệt đối không được vượt quá 4 Nm.
-
An toàn điện: Bắt buộc phải tháo cực ắc quy của xe hoặc ngắt kết nối nguồn điện trên xe trước khi tiến hành đấu nối hệ thống dây điện.
-
Sơ đồ dây màu (Dành cho thợ kỹ thuật):
-
Đỏ: Xi nhan trái (+12V)
-
Xanh dương: Xi nhan phải (+12V)
-
Cam: Mass xi nhan (Earth)
-
Xanh lá: Đèn pha (+12V)
-
Vàng: Mass đèn pha
-
Trắng: Số N (+12V)
-
Đen: Mass số N
-
Nâu: Áp suất dầu (+12V)
-
Tím: Mass áp suất dầu
-
-
Tính năng mở rộng: Trong trường hợp Sếp gộp chung 2 xi nhan trái/phải vào một đèn báo bên trái, đèn báo rẽ bên phải (màu xanh dương) có thể được tùy biến để sử dụng cho một chức năng cảnh báo khác cung cấp tín hiệu +12V.
